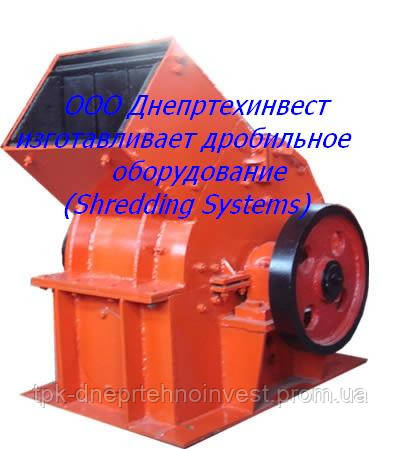

Дробалка молоткова

Дробалка призначена для подрібнення м'яких і тендітних матеріалів, межа міцності яких 125 МПа під час стиснення та з вологістю, що не дає змогу замазувати колосникові решітки, кам'яну сіль, силітру, гіпс, скло, кам'яне вугілля, вапняк тощо.

Для матеріалів із підвищеною вологістю дробилка може застосовуватися зі знятими ковтунами решітками. Для регулювання проміжку між ковтунковою решіткою й молотками використовується ексцентриковий механізм.

Відмітною рисою цих дробок є висока продуктивність, простота конструкції, невелика витрата енергії, гарний ступінь подрібнення.

Принцип дії дроблячки: через завантажувальний отвір матеріал подається в камеру подрібнення рівномірним шаром, де піддається швидким ударам молотків обертового ротора, там подрібнюється і скидається вниз через колоскові решітки на попередньо стоїть приймач або транспортер. Дробалка в стандартній комплектації на роторі має три ряди молотків, але ротор може бути і дворядним, і шестирядним, все залежить від характеристик дробового матеріалу.

Максимальна продуктивність досягається рівномірно розподіленим по всій довжині ротора безперервним потоком матеріалу.

Для виготовлення дробних молотків і колосників використовується марганцева сталь 110Г13Л. Решітки між колосниками встановлюються щодо радіусу ротора з ухилом під кутом 45 градусів назустріч руху матеріалу для зменшення можливості засмічення щілин. Між лосниками розмір щілини може бути зменшений до 2,5 мм, все залежить від вимог до розміру фракції на виході дроблення.

Технічні характеристики
Продуктивність, м3/год                          До 15

Розмір частин вихідного продукту, мм      До 150

Вологість вихідної сировини, %                 Не більш ніж 8

Діаметр ротора, мм                                   600

Довжина ротора, мм                                      400

Розмір помелу, мм                                   0 – 15

Привод ротора:

електродвигун потужність, кВт              22

Частота обертання, об/хв                       1250 – 1500

Маса,                                                  1,4

Габаритні розміри, мм:

довжина                                                     1020

ширина                                                  1000

висота                                                   900

Країна виробник                           Україна
Потужність електродвигуна                  22.0 (кВт)
Дробимий матеріал                              солі, скло, ґудзик
Максимальний розмір завантажуваного матеріалу 150.0 (мм)
